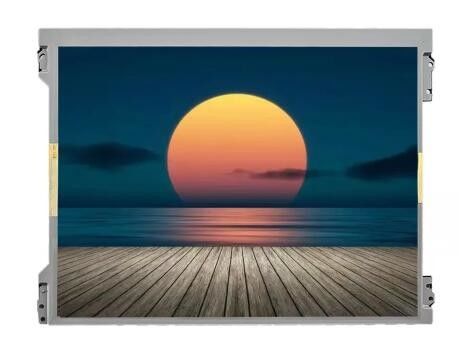

12.1 Inch Industrial Control Equipment TFT Industrial Touchscreen Display 20 Pin LCD Display Datasheet

Products - TFT HD Display

Highlight

tft color display 20pin
,
LCD display 20 pin 1024*768
,
20 pin lcd display datasheet 12.2in
Display Size

12.1 Inch TFT LCD
Resolution

1024(RGB)×768, XGA, 105PPI
Type

LCM , A-Si TFT-LCD
Outline

279(W)×209(H) ×9.1(D) Mm
Bezel Opening

250.8(W)×189.4(H) Mm
Display Area

245.76(W)×184.32(H) Mm
Viewing Angle

80/80/80/80 (Typ.)(CR≥10)
Luminance

450 Cd/m² (Typ.)
Place of Origin

China
Brand Name

TIANMA
Model Number

TM121TDSG02
Minimum Order Quantity

1 pcs
Price

Negotiable
Packaging Details

Original packaging,conventional packaging
Delivery Time

7 Days
Payment Terms

T/T,Western Union
Supply Ability

100000 Unit/Units per Month

12.1 Inch Industrial Control Equipment TFT Industrial Touchscreen Display 20 Pin LCD Display Datasheet

Name: 12.1 Inch Industrial Control Equipment TFT Industrial Touchscreen Display 20 Pin LCD Display Datasheet
Brand: Shenzhen Rising-Sun Electronic technology Co., Ltd.
SKU: TM121TDSG02
Availability: InStock

button button

Get Price Contact Now

**1024*768 12.1英寸 20针接口TFT液晶显示屏适用于工业控制设备**

TM121TDSG02支持1024(RGB)×768 (XGA)分辨率显示屏,宽高比为4:3(宽:高),像素排列为RGB垂直条纹.机械细节方面,其有效显示区域为245.76(宽)×184.32(高) mm,外形尺寸为279(宽)×209(高)×9.1(深) mm,可视区域尺寸为250.8(宽)×189.4(高) mm,表面处理为防眩光,Hard Coating (3H),净重483克(典型值).作为一款TN,常白显示,透射式液晶模组产品,TM121TDSG02可以提供450 cd/m²的显示亮度,700:1的透射对比度,以及80/80/80/80 (Typ.)(CR≥10) (左/右/上/下)的可视角度,最佳观看角度为6点钟方向,它的响应时间为3/5 (Typ.)(Tr/Td) ms.每个点的灰阶或子像素的亮度由6-bit / 6-bit + Hi-FRC灰阶信号决定,从而呈现出262K/16.7M种色彩,色域达到55% (NTSC).该产品背光源采用WLED,采用侧入式设计,使用寿命为5万小时,含LED驱动器. TM121TDSG02采用了LVDS (1 ch, 6/8-bit)作为信号输入接口,总共20 pins,采用连接器连接,电源电压为3.3V (Typ.).其典型垂直帧率(Fv)为60Hz.

12.1英寸液晶显示屏产品

物品	价值
类型	薄膜晶体管
显示尺寸	12.1英寸TFT液晶屏
供应商类型	中国供应商
品牌名称	天马
解决	1024*768
亮度	450 cd/m²(典型值)
视角	80/80/80/80(典型值)(CR≥10)
面板类型	A-Si TFT-LCD面板
背光	白光发光二极管
接口类型	LVDS(1通道,6/8位),20针
工作温度	-20～70℃
触摸屏	非接触式
应用	工业应用

12.1英寸TFT液晶显示屏特点

本网页所展示的面板参数均由本公司电子工程师根据规格书输入,已尽力减少错误,但参数并非完全正确,请以规格书为准!

常问问题

1.问:你们工厂的液晶显示器有哪些尺寸?
答:通常我们提供3.5英寸,4.3英寸,5英寸,5.6英寸,7英寸,8英寸,9英寸,10.1英寸,10.2英寸,13.3英寸,14英寸,15.6英寸,18.5英寸,21.5英寸,23.6英寸,24英寸,27英寸,32英寸,43英寸,49英寸,55英寸,65英寸.如果客户需要其他尺寸,我们也提供,例如75英寸,86英寸.

2.问:液晶显示器可以做触摸屏吗?
答:可以,通常我们有3种触摸方式可供选择,红外触摸,电容触摸和电阻触摸.

3.问:请问支持定制吗?
答:是的,我们可以做OEM和ODM.我们可以根据客户要求提供不同尺寸和类型的其他配件,例如触摸屏,控制板等.

4.问:交货时间是多久?
答:标准版通常约5-15个工作日.定制产品约需15-20个工作日.

5.问:保修如何?
答:我们提供一年保修.

6.问:最小起订量是多少?
答:我们提供1件起订量用于测试和鉴定.

7.问:你们有什么包装?
答:不同种类的包装可供选择:木箱,蜂巢箱和航空箱.

如果您需要产品详细信息,请联系RISING-SUN.
